前面我們講到什么是步進驅動器,并介紹了步進驅動器的一些常見的故障分析和排查技術,接下來我們總結幾種步進電機驅動器接線方法,具體分有三種方式介紹如下,當將步進電機接到驅動器時,請先確認電機電源已關閉。在驅動器通電期間,不能斷開電機。申力電機小編在此強烈建議不要將電機引線接到地上或電源上。

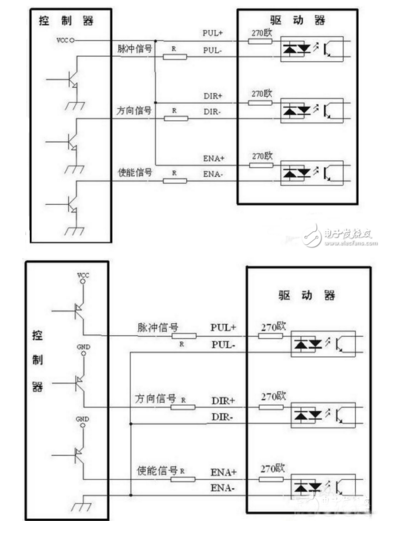

1、共陽極接法
2、共陰極接法

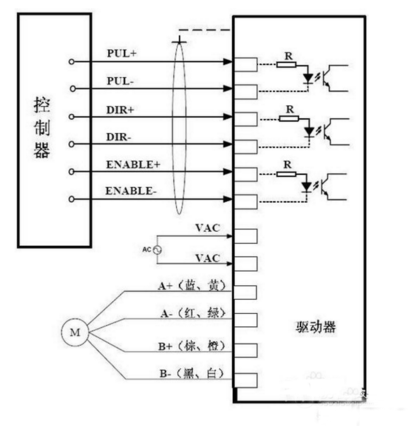

3、和差分方式接法
注意事項:1、驅動器應安裝在通風狀況良好的環境中,機柜內同時使用多個驅動器時要保證相互之間的距離不小于30mm,必要情況下需安裝散熱風扇;2、上電前必須確認電源正、負極接線正確,避免接反損壞驅動器;3、需先用萬用表測定電機的各相及中間抽頭,連接無誤再通電。

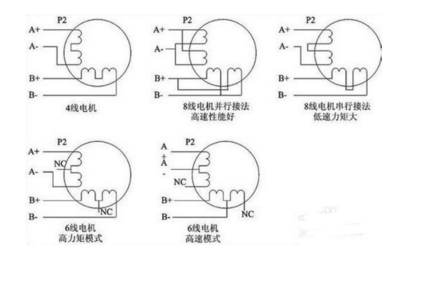

四線電機只能用一種方式連接;六線電機可以用兩種方式連接:串聯、中心抽頭。在串聯模式下,電機在低速下運轉具有更大的轉矩,但是不能像接在中心抽頭那樣快速的運轉。串聯運轉時,電機需要以低于中心抽頭方式電流的30%運行以避免過熱;八線電機可以用兩種方式連接:串聯,并聯。串聯方式在低速時具有更大的轉矩,而在高速時轉矩較小。串聯運轉時,電機需要以并聯方式電流的50%運行以避免過熱。
一般步進電機都可以實現開環控制,即通過驅動器信號輸入端輸入的脈沖數量和頻率實現步進電機的角度和速度控制,無需反饋信號。但是步進電機不適合使用在長時間同方向運轉的情況,容易燒壞產品,即使用時通常都是短距離頻繁動作較佳。
步進電機和驅動器構成步進電機驅動系統。步進電機驅動系統的性能,不但取決于步進電機自身的性能,也取決于步進電機驅動器的優劣。所以在使用接線上要注意以上事項,以免損壞!
